Quais as vantagens de rendimento do motor EC frente a motores tradicionais?

O Micromotor Eletrônico ECM18 utiliza motor comutado eletronicamente com rotor de ímã permanente, alcançando rendimento nominal de 70%. Isso reduz em até 70% o consumo elétrico quando comparado a micromotores convencionais de polo sombreado em operação contínua nas instalações frigoríficas.

Quais diâmetros de hélice e posições de fixação são homologados para este motor?

Este motor opera com hélices de 200 mm a 250 mm em alumínio ou plástico com ângulos de pá de 22° a 34°. Seus rolamentos de esferas blindados contam com vedação permanente, permitindo montagem mecânica horizontal, vertical ou inclinada sem risco de vazamento de lubrificante.

O equipamento necessita de inversor ou controlador externo para operar?

Não. O driver de comutação eletrônica é totalmente integrado à carcaça do motor, permitindo conexão direta à rede monofásica de 220 V 50/60 Hz sem a necessidade de módulos eletrônicos adicionais ou inversores de frequência externos.

Quais cuidados tomar durante a instalação elétrica e mecânica do motor?

Conecte o motor à rede estabilizada de 220 V 50/60 Hz de acordo com o esquema elétrico de ligação. Certifique-se de utilizar parafusos adequados nos pontos de fixação e hélices balanceadas de 200 mm a 250 mm. O grau de proteção IP54 protege contra projeções de água comuns em evaporadores.

Quais as vantagens de rendimento do motor EC frente a motores tradicionais?

O Micromotor Eletrônico ECM18 utiliza motor comutado eletronicamente com rotor de ímã permanente, alcançando rendimento nominal de 70%. Isso reduz em até 70% o consumo elétrico quando comparado a micromotores convencionais de polo sombreado em operação contínua nas instalações frigoríficas.

Quais diâmetros de hélice e posições de fixação são homologados para este motor?

Este motor opera com hélices de 200 mm a 250 mm em alumínio ou plástico com ângulos de pá de 22° a 34°. Seus rolamentos de esferas blindados contam com vedação permanente, permitindo montagem mecânica horizontal, vertical ou inclinada sem risco de vazamento de lubrificante.

O equipamento necessita de inversor ou controlador externo para operar?

Não. O driver de comutação eletrônica é totalmente integrado à carcaça do motor, permitindo conexão direta à rede monofásica de 220 V 50/60 Hz sem a necessidade de módulos eletrônicos adicionais ou inversores de frequência externos.

Quais cuidados tomar durante a instalação elétrica e mecânica do motor?

Conecte o motor à rede estabilizada de 220 V 50/60 Hz de acordo com o esquema elétrico de ligação. Certifique-se de utilizar parafusos adequados nos pontos de fixação e hélices balanceadas de 200 mm a 250 mm. O grau de proteção IP54 protege contra projeções de água comuns em evaporadores.

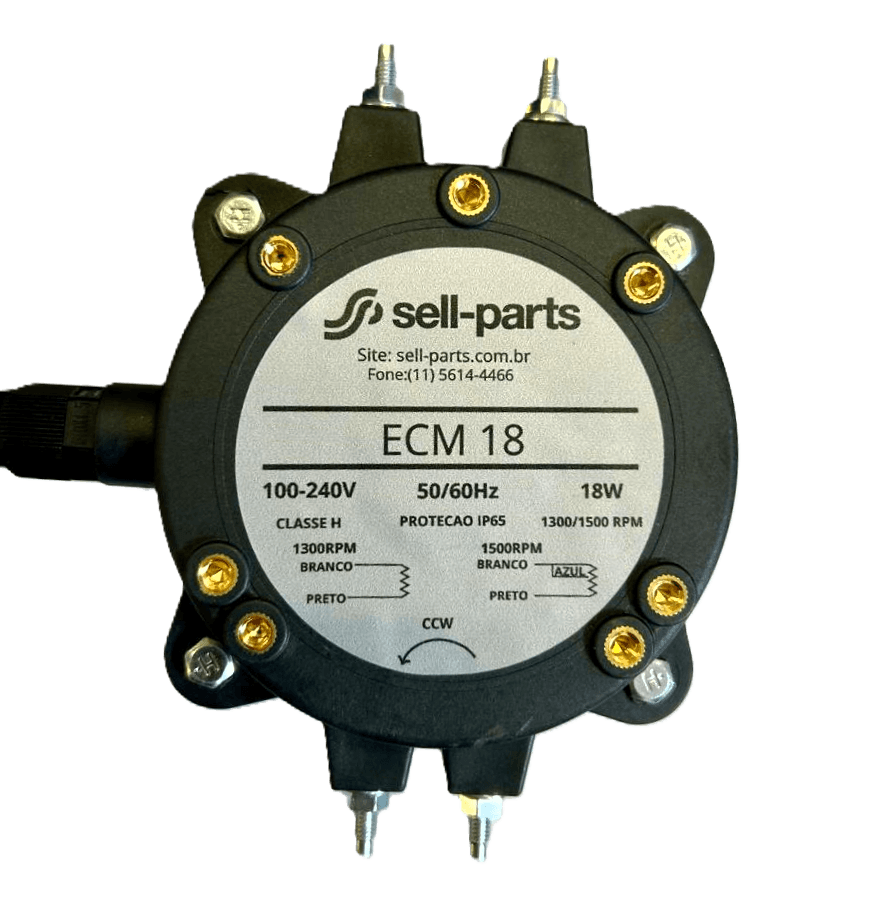

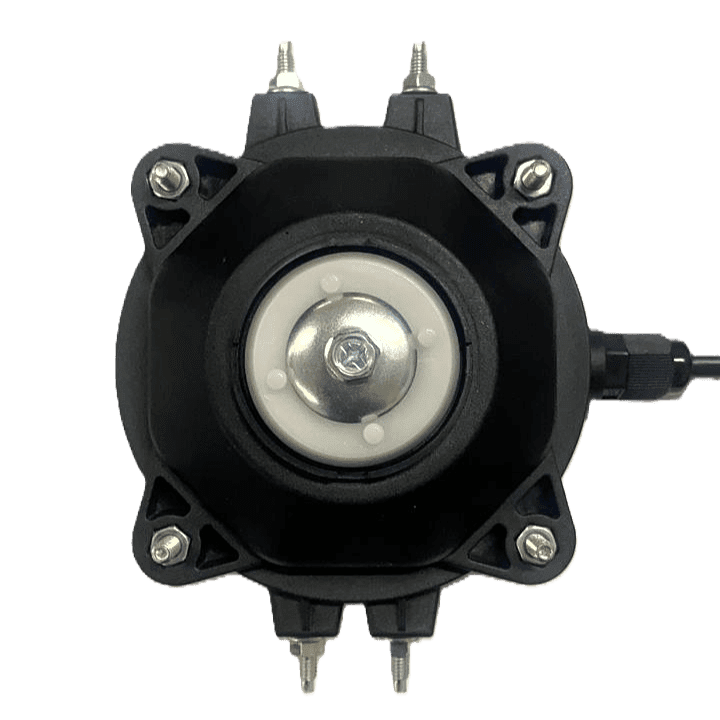

Micromotor Eletrônico ECM18

Name: Micromotor Eletrônico ECM18
Brand: Sell-Parts
SKU: ECM 18
Availability: InStock

DESCRIÇÃO

O Micromotor Eletrônico ECM18 – ECM 18 é um motor fracionário com motor EC (comutação eletrônica interna), projetado para ventilação forçada contínua e dissipação térmica em serpentinas de balcões e expositores comerciais. Sua arquitetura síncrona com rotor de ímã permanente entrega rendimento elétrico nominal de 70% com reduzido consumo elétrico em 220 V.

Construído com rolamentos de esferas blindados e grau de proteção IP54, assegura operação ininterrupta com baixa dispersão térmica sob elevada exigência mecânica. Desenvolvido para integração ágil na indústria de refrigeração comercial e reposição técnica direta.

Regime S1Alimentação 220 VMotor EC

Modelo / Código: ECM 18

Faça um Orçamento Envie uma Mensagem

aplicações

Aplicações do Micromotor Eletrônico ECM18

Soluções técnicas de ventilação e circulação de ar para alta eficiência operacional.

Ventilação Forçada em Evaporadores Comerciais

Circulação forçada contínua de ar refrigerado através de serpentinas aletadas.

Troca Térmica em Condensadores Frigoríficos

Arrefecimento contínuo e induzido de unidades condensadoras frigoríficas.

Circulação Térmica em Balcões e Cervejeiras

Homogeneização térmica contínua do fluxo de refrigeração em vitrines expositoras.

Ventilação Auxiliar em Módulos Frigoríficos

Evacuação contínua de bolsões de calor em compartimentos técnicos compactos.

ESPECIFICAÇÕES do produto

ESPECIFICAÇÕES DO PRODUTO

Modelo	ECM 18
Tecnologia do Motor	Motor EC (Comutação Eletrônica)
Voltagem Nominal	220 V
Frequência	50/60 Hz
Potência Máxima	18 W
Potência Consumida	4,1 W a 16,3 W
Corrente Nominal	0,040 A a 0,138 A
Velocidade Nominal	1300 / 1500 RPM
Nível de Ruído	≤ 45 dBA
Eficiência Elétrica	70%
Peso	0,40 kg
Hélices Compatíveis	200 mm a 250 mm (Alumínio ou Plástico)
Ângulo da Hélice	22° a 34°
Mancais	Rolamentos de Esferas Blindados
Grau de Proteção	IP54
Regime de Trabalho	S1

📊 Curva de Vazão e Especificações Técnicas

Para consultar a curva de desempenho detalhada, cotas dimensionais completas e o Data Sheet oficial deste modelo, solicite o material técnico com nossa equipe de engenharia.

Solicitar Data Sheet

Onde usar

Onde o Micromotor Eletrônico ECM18 pode ser instalado?

Componente projetado para montagem direta e integração mecânica nos seguintes equipamentos industriais:

Evaporadores Comerciais e Forçadores de Ar

Montagem técnica no suporte de fixação de serpentinas frigoríficas.

Balcões Refrigerados e Cervejeiras

Instalação técnica para circulação contínua do fluxo de refrigeração.

Unidades Condensadoras e Sistemas Plug-In

Fixação direta no defletor metálico de condensadores aletados de pequeno porte.

Máquinas de Gelo e Resfriadores

Arrefecimento mecânico de compressores compactos.

mercado

Mercados Atendidos

Setores industriais e segmentos de aplicação comercial que utilizam este componente.

Refrigeração comercial e cadeia do frio

Indústria de alimentos, supermercados e food service

Fabricantes de equipamentos frigoríficos e plug-in

Empresas de manutenção e retrofit frigorífico

benefícios

Rendimento Energético com Motor EC

Motor síncrono de comutação eletrônica interna com rendimento de 70%, proporcionando economia contínua no custo de eletricidade.

Mancais Blindados com Lubrificação Permanente

Equipado com rolamentos de esferas de precisão que dispensam intervenções de engraxamento manual durante a operação.

Vedação e Proteção Mecânica IP54

Carcaça robusta que assegura estanqueidade contra projeções de água e pó em ambientes de refrigeração industrial e comercial.

Padrão Dimensional para Reposição Ágil

Furação e dimensões comerciais padronizadas para viabilizar retrofit direto e integração imediata em serpentinas frigoríficas.

DIFERENCIAIS

Aerodinâmica & Pressão: Compatibilidade com hélices de diâmetro de 200 mm a 250 mm em alumínio ou plástico com ângulos de 22° a 34°.
Balanceamento & Dinâmica Rotacional: Conjunto girante calibrado para minimizar vibrações operacionais e conter a emissão sonora em 45 dBA.
Construção & Proteção Mecânica: Carcaça metálica com condutividade térmica favorável para proteção do circuito eletrônico do motor.
Mancais & Montagem Multi-Posicional: Rolamentos blindados que admitem montagem em qualquer eixo de inclinação sem vazamento de lubrificante.

FICHA TÉCNICA

Ficha Técnica e Desenho Técnico Cotado

Solicite o datasheet oficial e o desenho cotado com dimensões completas de furação para este produto.

Solicitar Datasheet
